Puits canadien

Le puits canadien à eau glycolée (le terme de puits canadien est il vraiment adapté ?) étant assez mal connu une présentation de son principe de fonctionnement me semble nécessaire.

Comme son équivalent classique ce puits canadien va utiliser la température du sol pour tempérer l'air entrant dans l'habitation. Cela signifie qu'il va amener un air plus chaud que l'air extérieur durant les moments froids et de l'air plus frais que l'air extérieur durant les moments chauds. Pour arriver à ce résultat un tuyau rempli d'un liquide (de l''eau glycolée) est placé dans le sol, généralement dans le décaissement des fondations du bâtiment. Le liquide circule dans ce tuyau et prend au fur et à mesure de son parcours dans le circuit la température du sol. C'est pourquoi cette partie de l'installation est aussi appelée échangeur géothermique. Le circulateur amène ensuite le liquide dans une sorte de radiateur. L'air circulant dans ce radiateur grace à l'aspiration de la VMC va voir sa température modifiée sous l'influence de celle du liquide présent dans celui-ci.Afin de présenter un réel gain, le circulateur n'est enclenché que lorsqu'un écart suffisant (en positif ou négatif) est détecté entre la température de l'air extérieur et celle du sol.

Les intérêts d'un tel système :

• en général pas de surcoût de terrassement on utilise le décaissement réalisé pour les fondations du bâtiment (particulièrement adapté pour les sous-sols enterrés comme dans notre cas)
• peu de contrainte de mise en place, peu importe la présence de pente ou la régularité de celle -ci.
• pas de risque sanitaire, aucun risque de contamination bactérienne, l'air entrant dans le logement passe à travers un simple échangeur air/eau.
• pas d'entretien du capteur géothermique (éventuellement un nettoyage du circuit tous les 10 ans pour évacuer les boues)
• un rendement supérieur à un puits canadien classique (à vérifier voir rubrique instrumentation à venir)

Le dernier point reste assurément à vérifier par des mesures. Mais l'utilisation d'un fluide présentant des propriétés de transport de chaleur bien supérieures à l'air, associé à un fonctionnement ciblé sur les périodes favorables, pourrait permettre d'atteindre une efficacité supérieure.

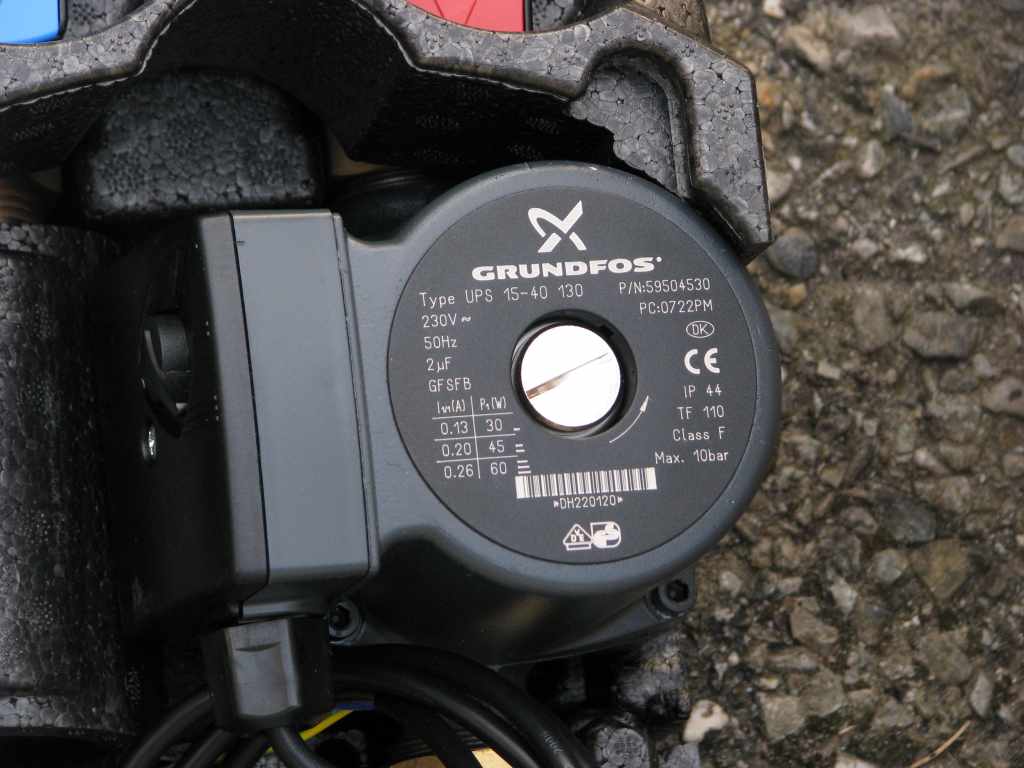

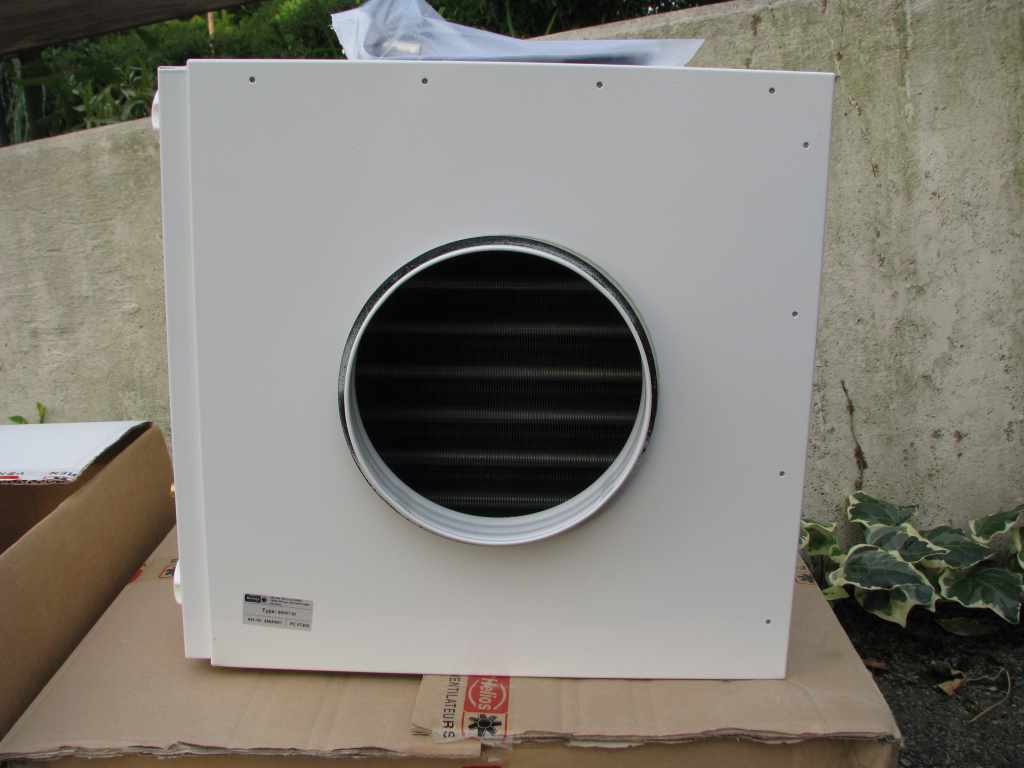

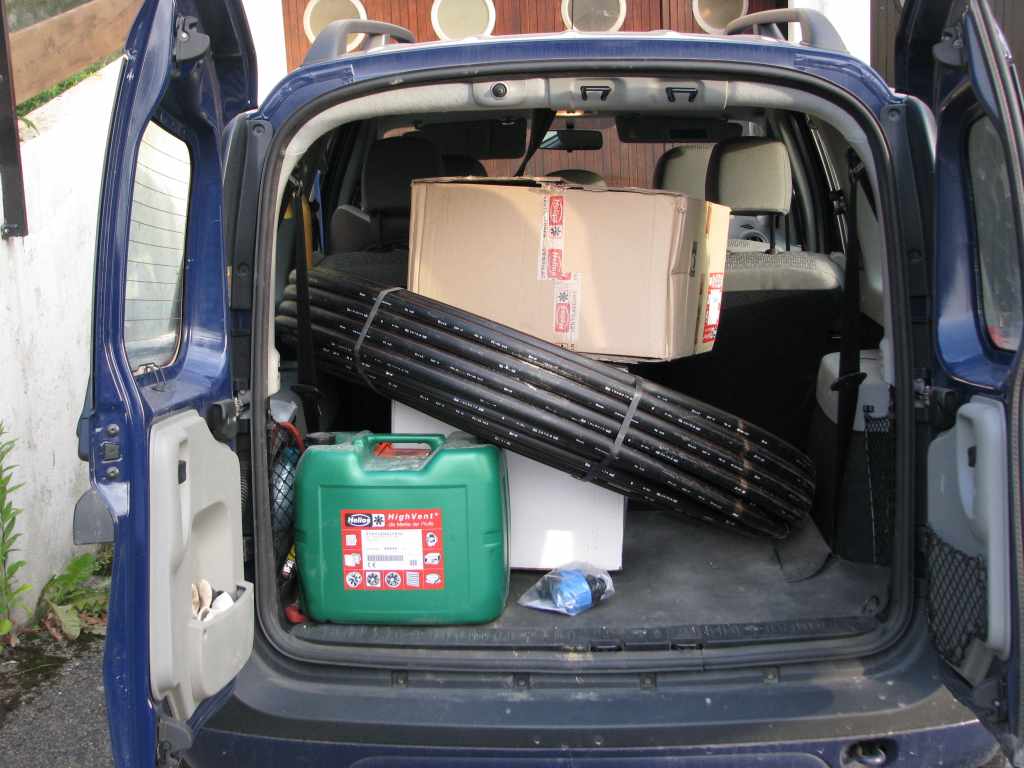

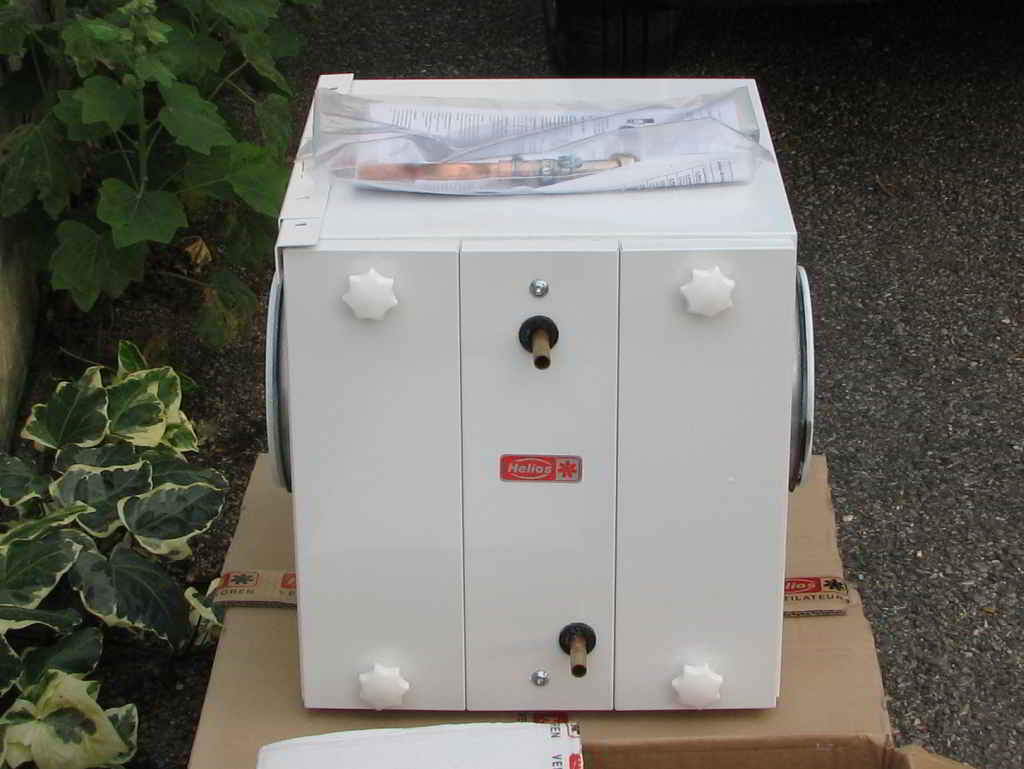

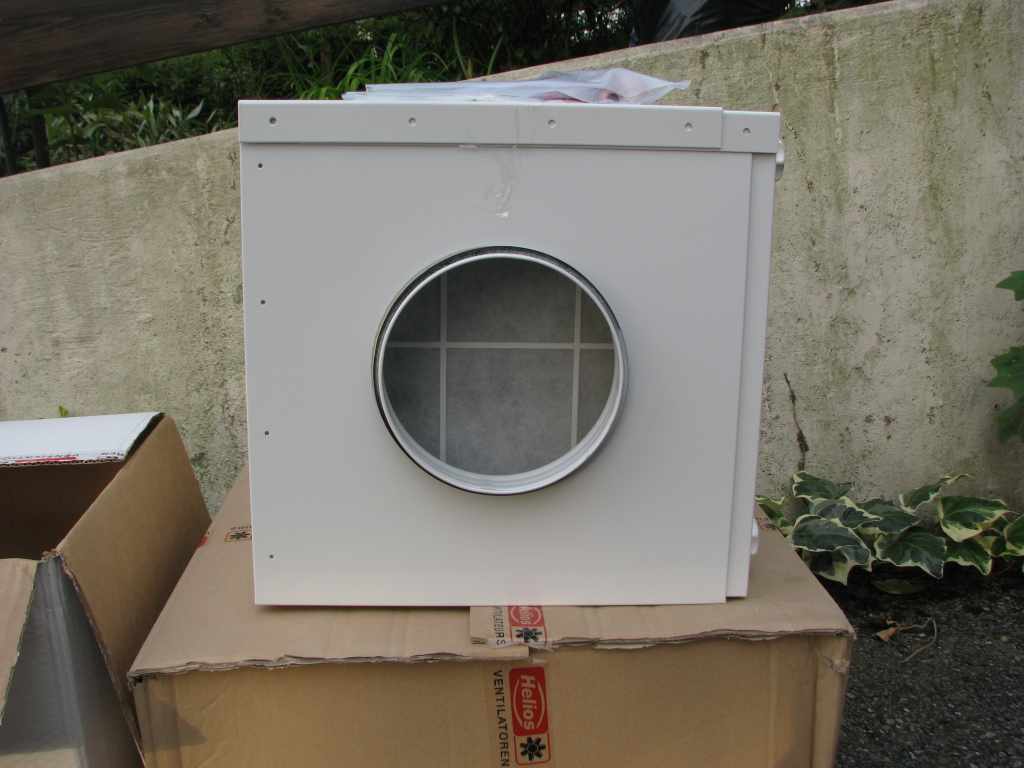

Nous avons réceptionné notre kit SEWT, ci-dessous quelques photos des différents éléments avant leur installation (cliquer sur une photo pour l'agrandir)

Notre terrain présente une légère pente orientée vers l'est, nous lavons utilisé pour povoir réaliser un sous sol enterré. Pour ce dernier un décaissement correspondant à la hauteur d'un étage du coté amont a été creusé. Pour faciliter la réalisation des murs en béton banché du sous-sol le décaissement déborde de 1,5 à 2 mètres au dela des côtes extérieures du bâtiment. Cet espace sera utilisé pour mettre en place l'échangeur géothermique de notre puits canadien. Ce dernier prendra la forme de deux boucles. La première boucle sera située à la profondeur des fondations soit entre 1,6 m et 2,5 m de profondeur par rapport au terrain naturel. La seconde boucle sera située 1 mètre au dessus de la première, soit encore à 0,60 à  1,5m sous la surface du sol.
